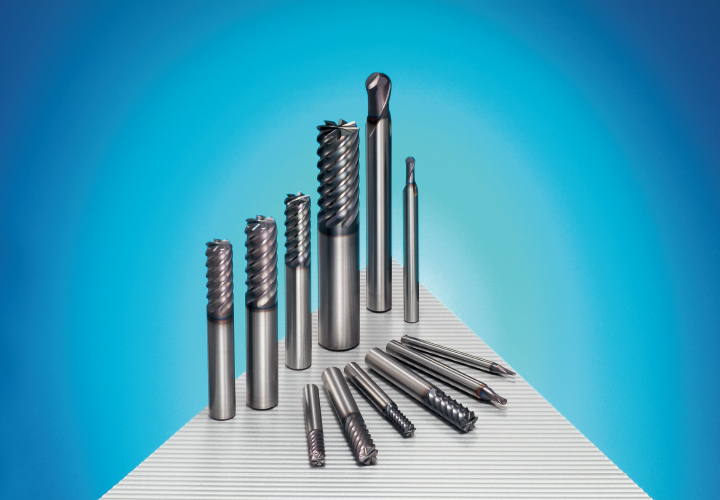

- GS MILL SERIES
- 고경도재 가공용 엔드밀
List
제품 용도
- 알루미늄이 다량 함유된 AI-Ti-Cr계 적층 코팅 “GS 하드 코팅” 을 적용하여 1,100℃일 때의
- 내산화성을 기존 대비 3배 이상으로 높여 초고속 가공에서 내열ㆍ내마모성능을 향상
- 표층의 면조도는 가존의 GS 코팅과 마찬가지로 매우 평활하여 절삭 중의 마찰 저항이 감소
- 고경도의 초미립자계 저 Co 초경합금을 새로 개발하여 모재 강도를 향상시킴으로써
- 초고속 가공 중에 발생하는 미세한 소성 변형을 억제하고 내구성을 향상
- 독자적인 새로운 단면 형상으로 칩 배출성과 공구 강성을 모두 겸비

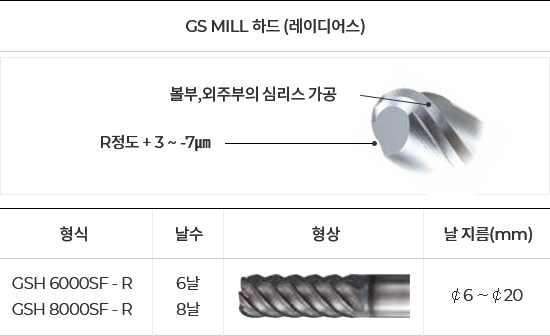

- 하드(레이디어스)/코너 R가공용으로 내파손성을 높여 시리즈화
- 하드(볼)/내열성을 비롯하여 윤활성이 우수한 코팅을 적용하여 R정도 +3~7㎛,볼부,외주부
- 심리스 가공에서 고경도재의 정밀 사상 가공이 가능

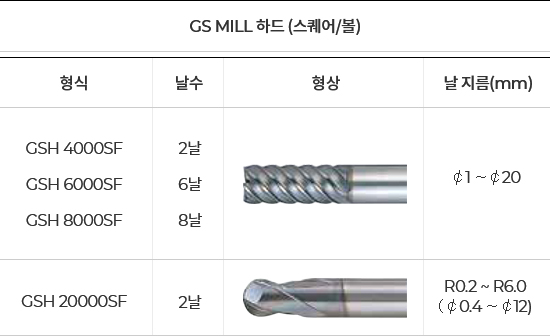

시리즈 구성
GS MILL 하드(스퀘어)

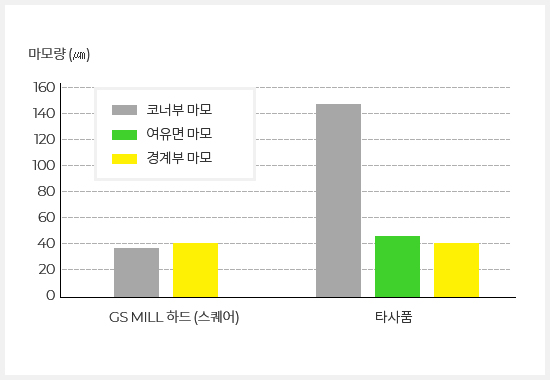

절삭 성능 (6날 ￠ 10 측면 가공)
| 피삭재 | SKD61 (53HRC) |
|---|---|
| 사용공구 |
vc=20m/min, fz=0.025mm/t, GSH 6100SF (ø10) |
| 절삭 길이 | 75m |
| 절삭 조건 |
vc=800m/min (n=25,460min-1) z=0.07 mm/t (f=10,500mm/min) ap=10mm, ae=0.2mm 드라이(에어블로)다운컷 |
GS MILL 하드(볼)

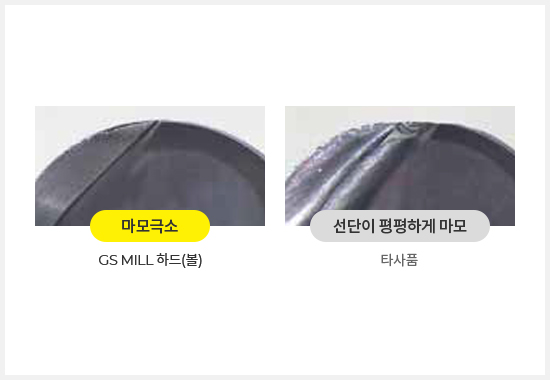

사용 실례 (자동차 부품 정밀 단조형)
| 피삭재 | SKH51 62HRC |
|---|---|
| 사용공구 |
GSBH 20300SF (R3) |
| 절삭 길이 | 150m |
| 절삭 조건 |
vc=75m/min (n=4,000min-1) n=4,000min-1 fz=0.075 mm/t (f=600mm/min) ap= 0.16mm pf=1mm |
