- 홈 가공 바이트_GND Type
- GND 홈가공 바이트
List

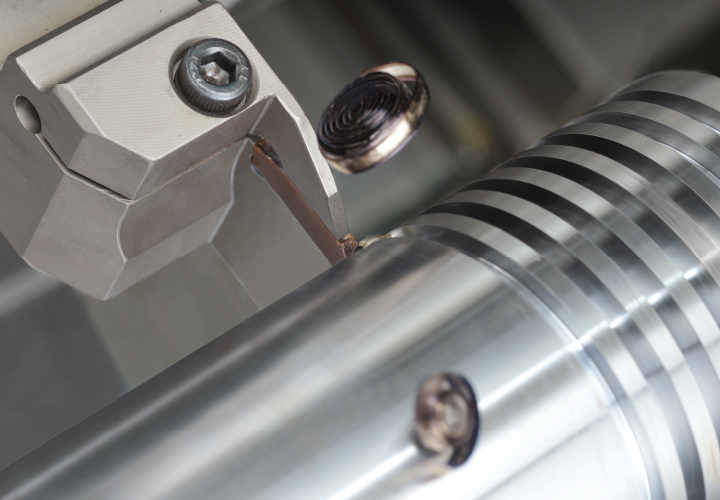

- 다양한 툴링에 대응
-
홈 가공·수평 이송·모방·네킹·단면·내경 가공에 대응

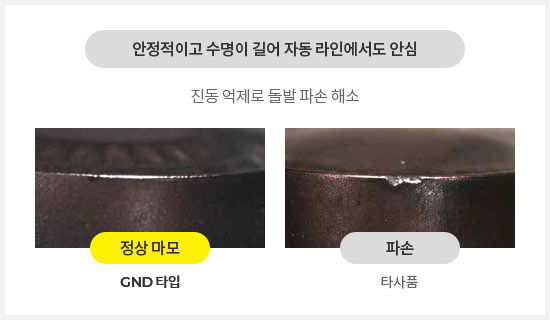

- 안정수명의 실현
-
다양한 칩브레이커로 여러가지 상황에서 칩 처리 개선
칩 막힘에 따른 돌발 파손 억제

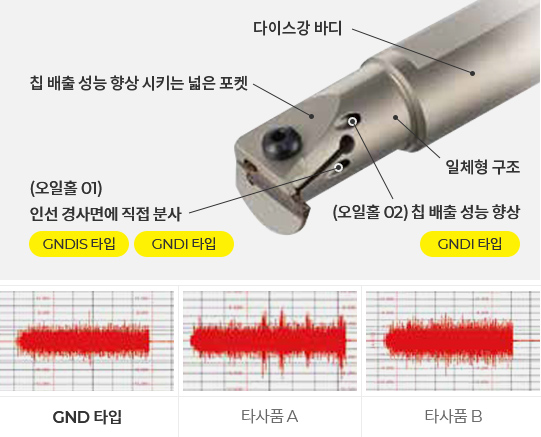

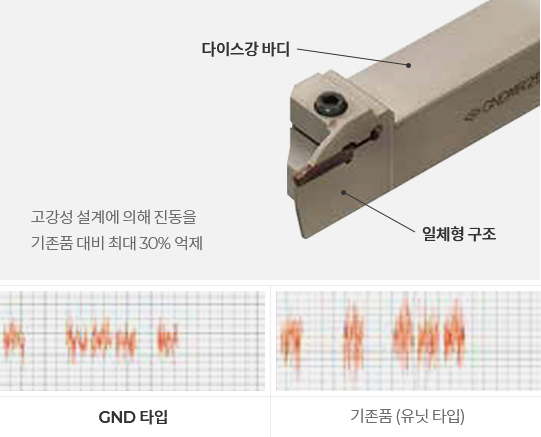

- 진동 해소와 고능률 가공 실현
-
일체형 구조, 다이스강 바디를 적용함으로써 기존품 대비
가공시 진동을 약 30% 감소
- 연마가 안 된 인서트임에도 높은 날 폭 정도를 실현
-
고정도 소결 기술로 날 폭 정도 ±0.03mm 를
날 폭 1.25mm ~ 6.0mm ( 전인선각 0º , 5º ) 로 실현
절삭 성능
| 피삭재 | SCM415 |
|---|---|
| 홀더 | GNDL R2525M - 220 |
| 인서트 | GCM N2020 - GG |
| 절삭 조건 | Vc = 100m/min, f = 0.10mm/rev, ap = 20.0mm 습식 |
| 피삭재 | SCM415 |
|---|---|
| 홀더 | GNDI R2532 - T306 |
| 인서트 | GCM N3002 - GG |
| 절삭 조건 | Vc = 100m/min, f = 0.05mm/rev, ap = 3.0mm 습식 |

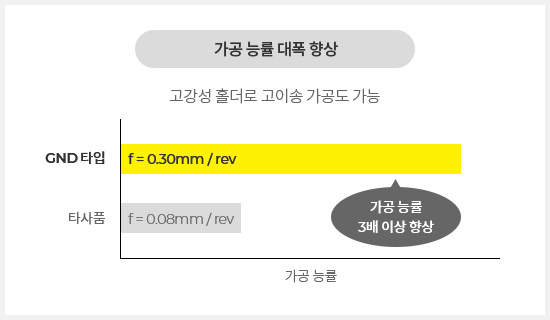

사용 실례
| 피삭재 | SCM435 |
|---|---|
| 홀더 | GNDL R2525M - 320 |
| 인서트 | GCM N3002 - GG ( AC530U ) |
| 절삭 조건 | Vc = 130m/min, f = 0.30mm/rev 습식 |
| 피삭재 | S53C |
|---|---|
| 홀더 | GNDM L2525M - 618 |
| 인서트 | GCM N6030 - RG ( AC530U ) |
| 절삭 조건 | Vc = 130m/min, f = 0.30mm/rev 습식 |
