제품 개요
-

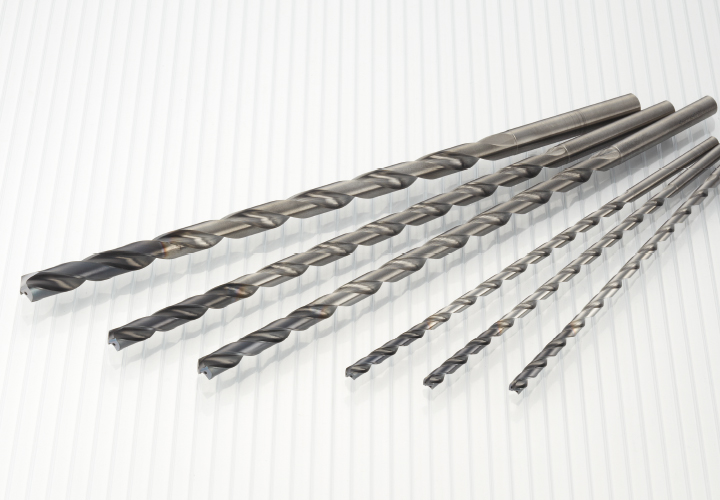

슈퍼 멀티 드릴 XHGS 타입은 깊은 홀 가공을 더욱 고능률로
가공하기 위해 높은 드릴 강도와 안정된 칩 배출을 실현한
차세대 초 깊은 홀 가공용 드릴 입니다.
- 깊은 홀 가공
-

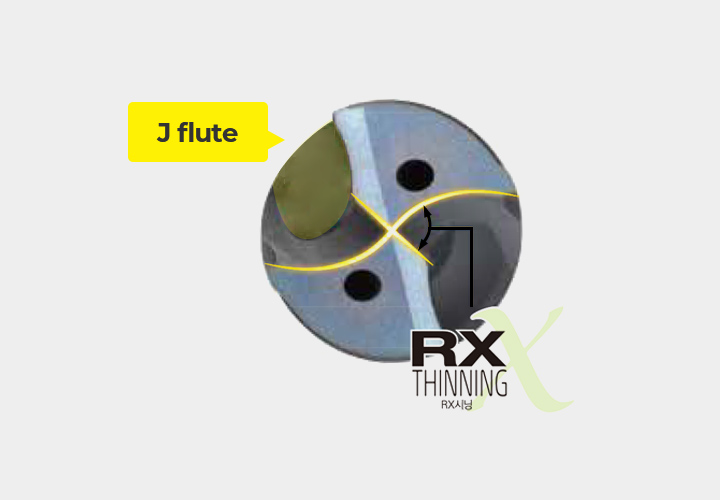

깊은 홀 가공 시 안정된 칩 처리성을 향상시킨 새로운 홈 형상 ( J 플루트 ) 적용
드릴 지름의 20배인 깊은 홀을 Vf = 1,000mm/min 을 초과하는 고능률로 가공
(날 지름 ø5 S48C 상당)특수 시닝 형상 ( RX 시닝 )을 적용하여 고능률 가공 시 절삭 저항이 감소
- 긴 수명
-
전용 코팅 “DEX 코팅” 의적용으로 다양한 피삭재에 대해 수명이 길어짐.
칩 배출성 향상으로 주축 부하 변동이 감소하게 되어 안정적으로 수명이 길어짐.
- 긴 수명
-
MQL (Minimal Quantity Lubrication : 최소량 윤활)에 대응 가능
2액 미스트 (오일·물 동시 토출)에 대응 가능
가공 용도
자동차 부품 ( S38c 상당재 )
| 사용 공구 | ø5.0 x 115mm (PHT 타입), ø5.0 x 170mm (XHGS 타입) |
|---|---|
| 설 비 | 수평형 1축 NC |
| 급 유 | MQL 급유 ( 에어원압 0.5MPa, 토출량 약 4cc/h ) |
| 절삭 조건 | Vc = 80m/min, f = 0.28mm/rev, H = 85mm / 홀 (3홀 / 대) |
| 수 명 | 500대 (113m) |
자동차 부품 ( S43c 상당재 )
| 사용 공구 | ø6.0 x 170mm (PHT 타입), ø6.0 x 230mm (XHGS 타입) |
|---|---|
| 설 비 | 수평형 1축 NC |
| 급 유 | MQL 급유 ( 에어원압 0.5MPa, 토출량 약 40cc/h ) |
| 절삭 조건 | Vc = 80m/min, f = 0.18mm/rev, H = 110mm / 홀 (4홀 / 대) |
| 수 명 | 150대 (113m) |
자동차 부품 ( FcD700 상당재 )
| 사용 공구 | ø5.0 x 105mm (PHT 타입), ø5.0 x 155mm (XHGS 타입) |
|---|---|
| 설 비 | 수평형 1축 NC |
| 급 유 | MQL 급유 ( 에어원압 0.4MPa, 토출량 약 4cc/h ) |
| 절삭 조건 | Vc = 50m/min, f = 0.18mm/rev, H = 60mm / 홀 (5홀 / 대) |
| 수 명 | 400대 (120m) |
자동차 부품 ( FcD700 상당재 )
| 사용 공구 | ø6.0 x 90mm (PHT 타입), ø6.0 x 145mm (XHGS 타입) |
|---|---|
| 설 비 | 수평형 1축 NC |
| 급 유 | MQL 급유 ( 에어원압 0.5MPa, 토출량 약 60cc/h ) |
| 절삭 조건 | Vc = 80m/min, f = 0.20mm/rev, H = 62mm / 홀 (3홀 / 대) |
| 수 명 | 550대 (104m) |
