제품 개요

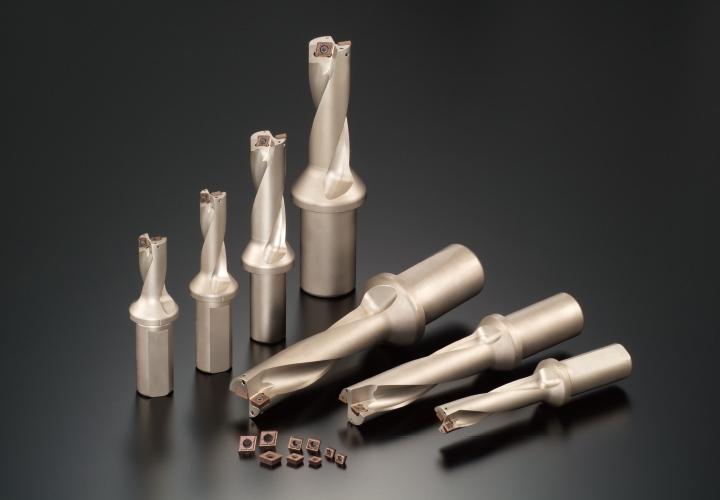

- SumiDrull WDX 타입은 우수한 절삭 밸런스를 갖춰 일반강에서 스테인리스강·알루미늄 합금에 이르기까지 피삭재를 가리지 않고 안정된 홀가공이 가능합니다. 또한 독창적인 3 종류의 칩 브레이커를 적용하여 칩 처리의 향상, 절삭 저항의 감소를 실현함으로써 강성이 낮은 가공 상황에서도 안심하고 사용할 수 있습니다.

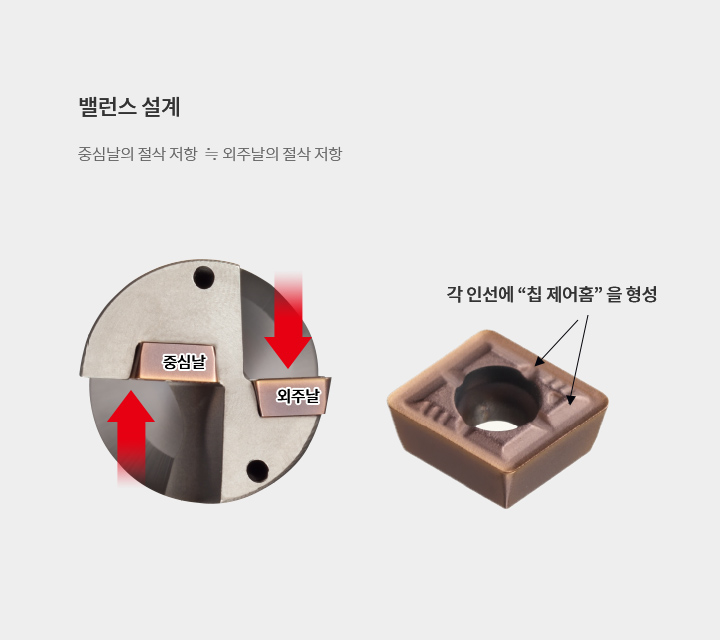

- 밸런스 설계
-
가공 시 절삭 저항이 중심날과 외주날에서 밸런스를 갖추도록 배치하고
상호 위치 관계를 최적화하여 안정된 홀 가공이 가능
- 우수한 칩 처리
-
브레이커 중앙부에 형성된 “칩 제어 홈” 의 효과로 칩 유출 방향을
제어할 수 있게 되어 칩 처리가 양호

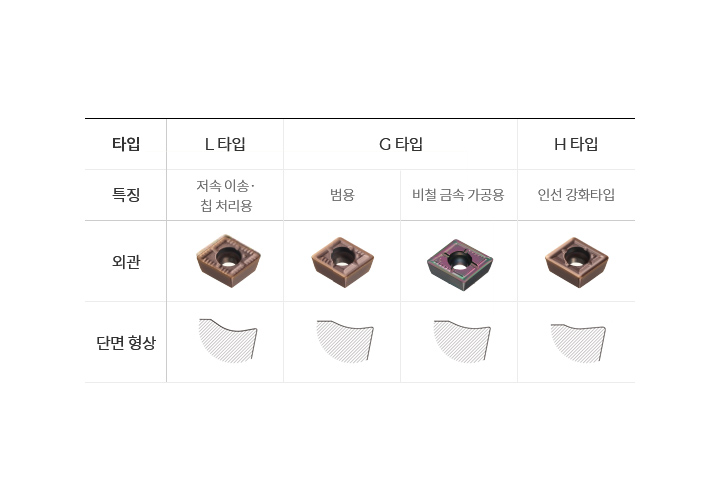

- 다양한 가공이 가능한 다기능 공구
-
3 종류의 브레이커를 용도별로 사용함으로써 다양한 피삭재, 조건 하에서 최적의 가공을 실현, 홀 확장이나 카운터보어 가공, 외경 선삭· 내경 보링 등 다양한 가공에 대응

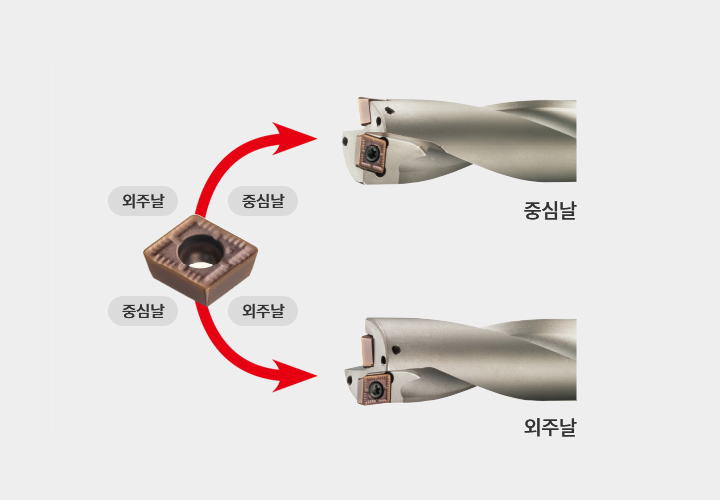

- 4코너 사용 인서트로 경제적
-
중심날, 외주날 겸용 인서트를 적용하여 중심날 2코너, 외주날 2코너 등 총 4코너를 사용할 수 있어 경제성이 뛰어남.
제품 성능

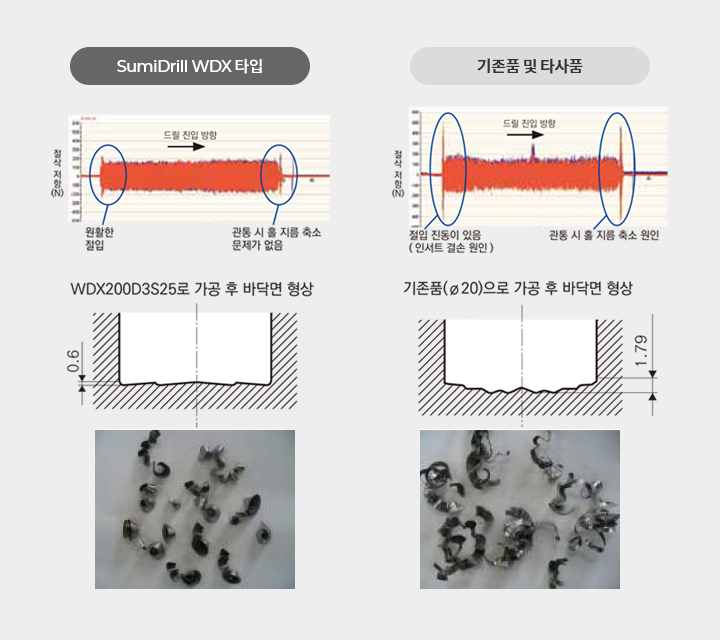

- 밸런스 설계 (수평 분력치 비교)
-
절입부아 관통 홀 출구에서도 밸런스가 유지되어 안정적인 가공이 가능.
- 칩 처리 개선
-
드릴 : WDX 200D3S25(ø20.0)
피삭재 : SUS304
절삭 조건 : vc=130m/min,f=0.06mm/rev H=50mm, 습식
- 후공정 용이
-
바닥면 형상이 거의 평평하기 때문에 후공정이 용이
